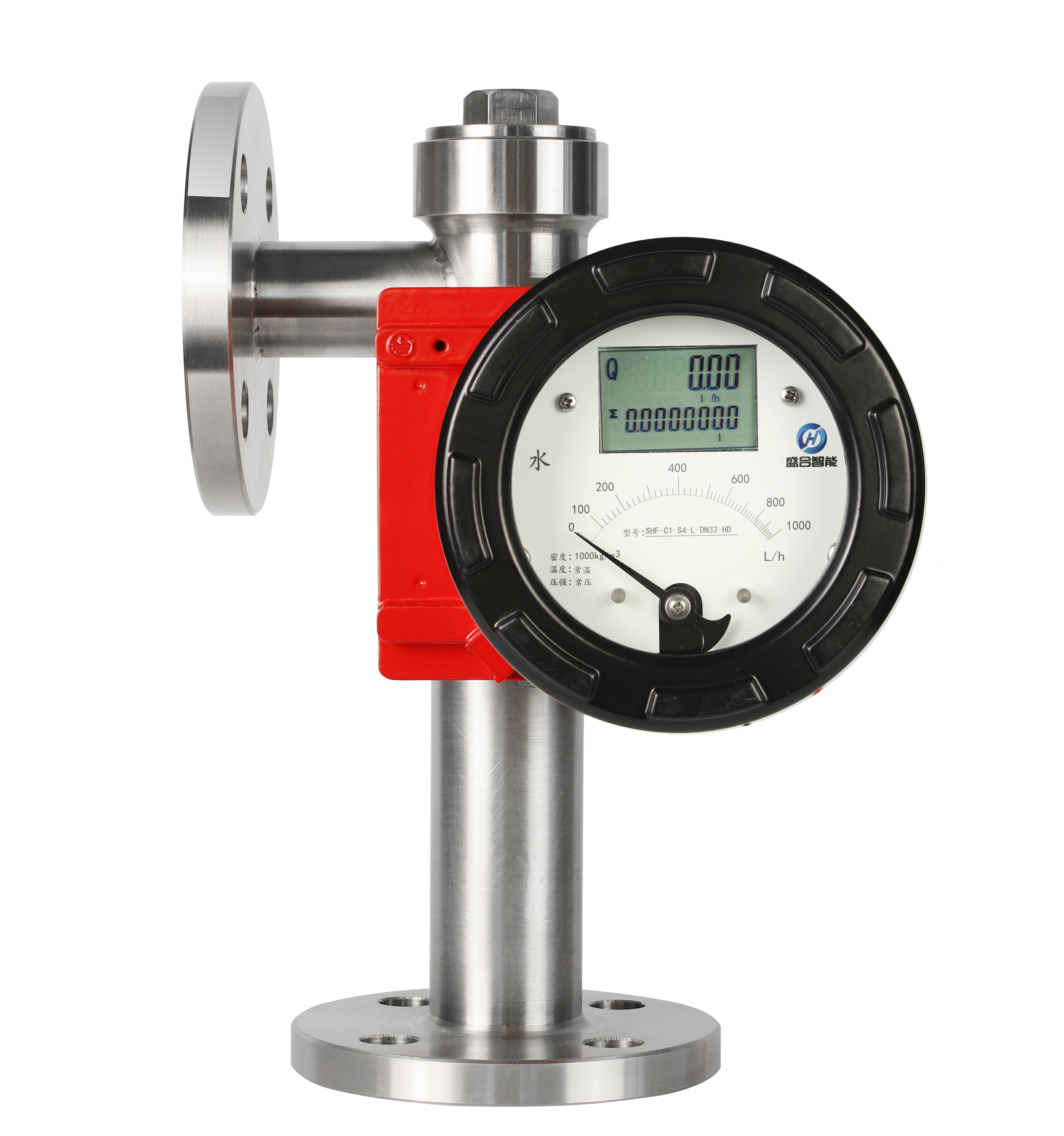

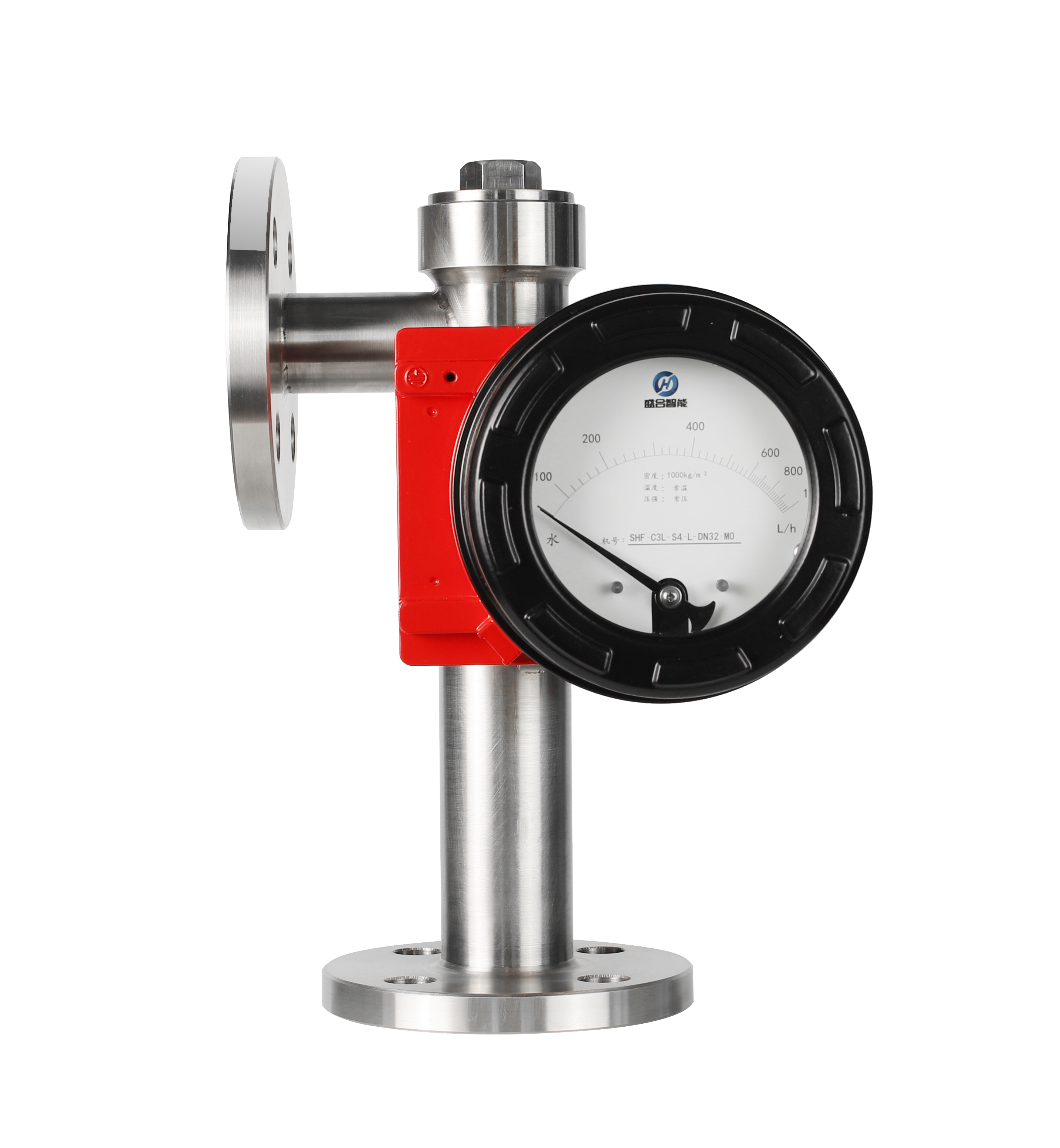

SHF金属管浮子流量计底侧型是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数

据恢复及错误自诊断功能；SH金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行

标定；瞬时流量、累积流量显示。

主要特点：

·全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长

·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量

·智能型指示器，采用国外信号采集处理芯片，模块化设计，无磁滞后

·具有数据恢复、数据备份、掉电保护及错误自诊断功能

·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，

通过HART通讯手操器可进行参数组态和现场调整

·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定

·可用于易燃、易爆危险场合

·垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接

技术参数：

电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6

·供电电源

M0：现场就地瞬时流量指示

M1:   现场就地瞬时流量指示，带上下限位警报

M2标准型：远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

M3标准型：远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

M4电池型：3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出

·输出信号

二线制24VDC供电，4-20mA标准电流信号输出可叠加HART协议

报警输出：上限或下限瞬时流量报警

集电极开路输出（不高于100mA 30VDC内部阻抗100欧）

继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）

脉冲输出：累积脉冲输出，不低于间隔50毫秒

·精度：±1.0%，±1.5%，±2.0%

·防护等级：IP65，IP67

·电气接口：M20×1.5，1/2”NPT

·主体材质：304SS，316SS，316L，Ti，不锈钢衬PTFE，哈氏合金C4，铜

·口径：DN15～DN200

·公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6

·下限量程：1～10L/h水，0～0.7m3/h Air at ATP

·上限量程：20～200m3/h水，400～4000m3/h Air at ATP

·介质温度

远传型-20℃～+150℃

远传高温型150℃～+400℃

环境温度：-40℃～+70℃
