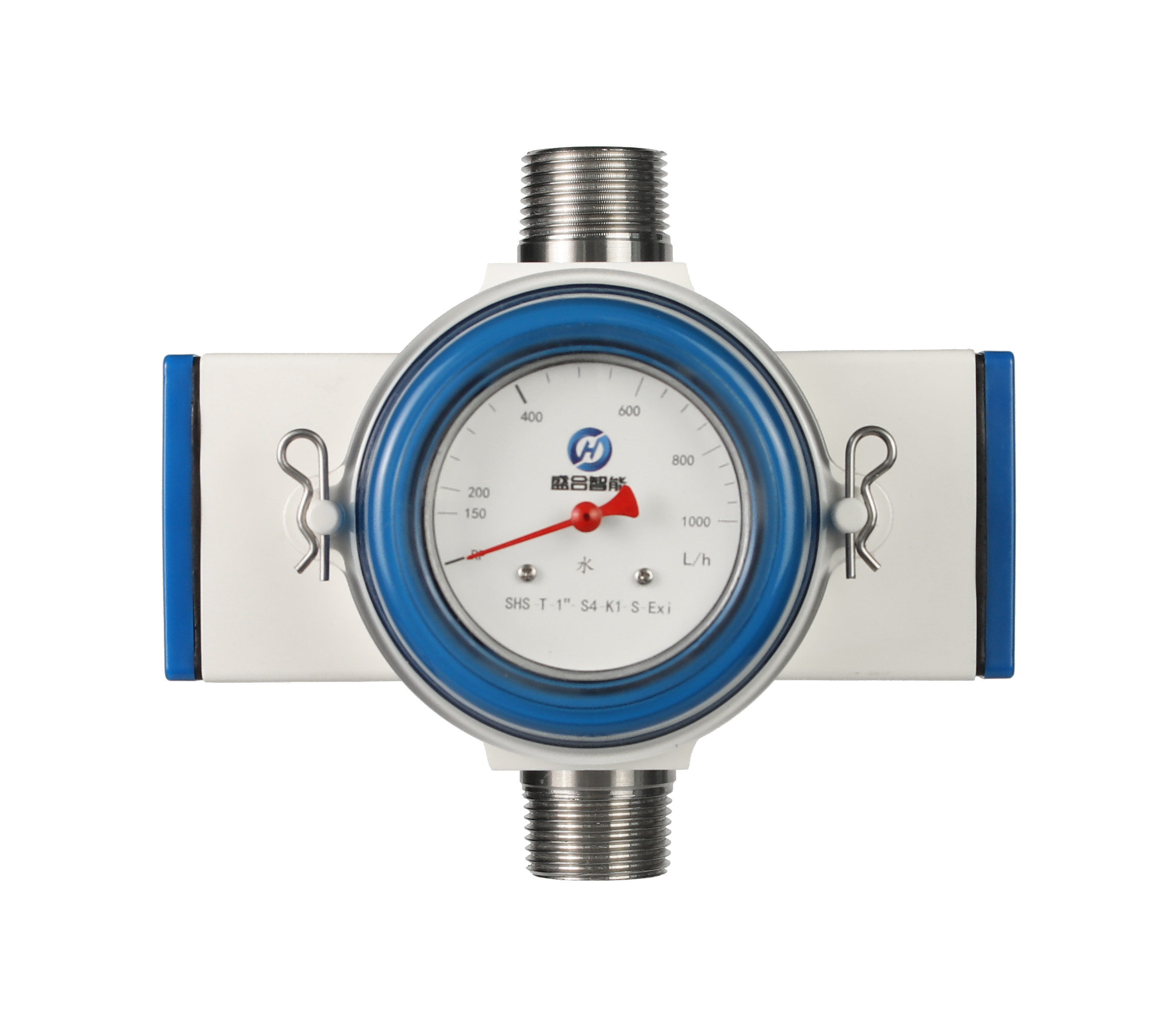

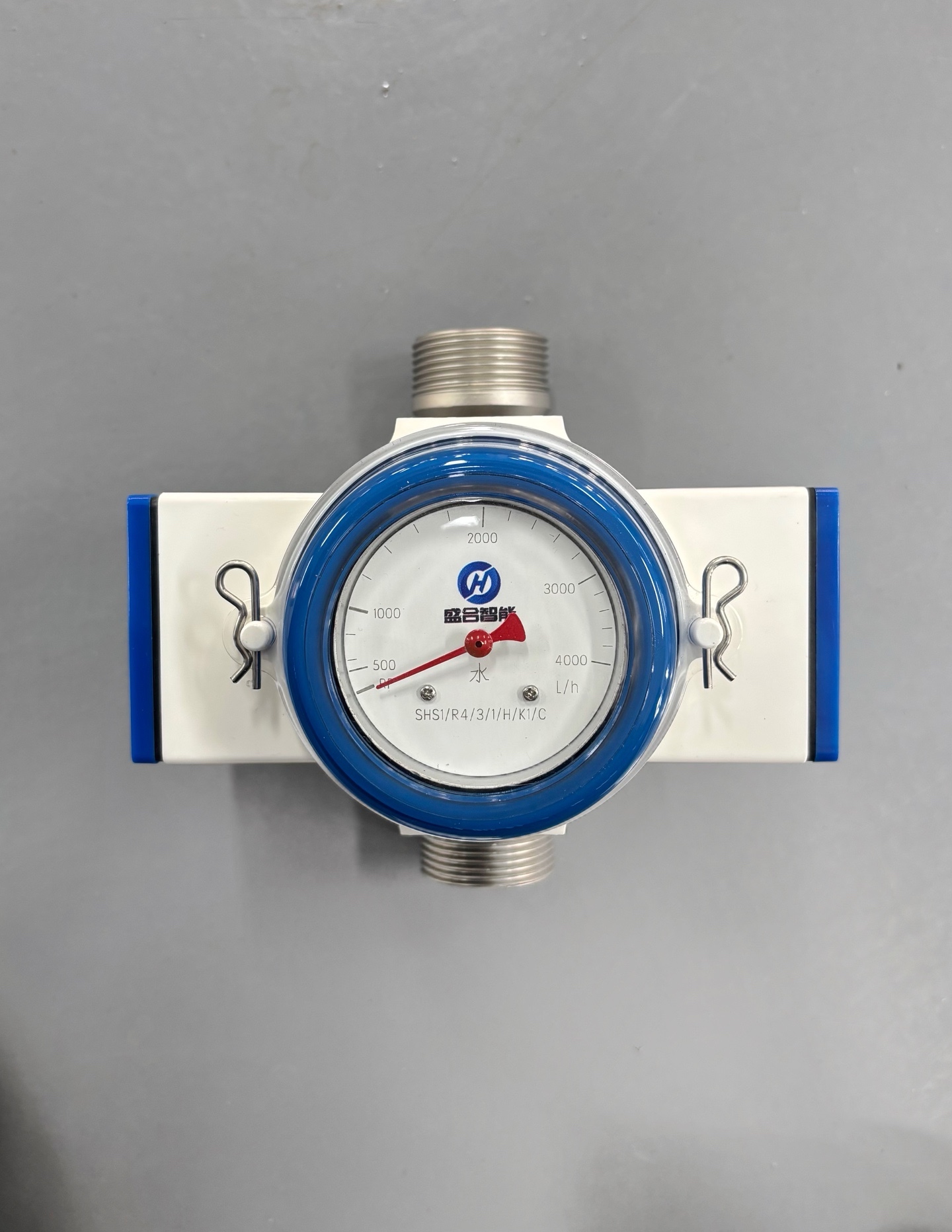

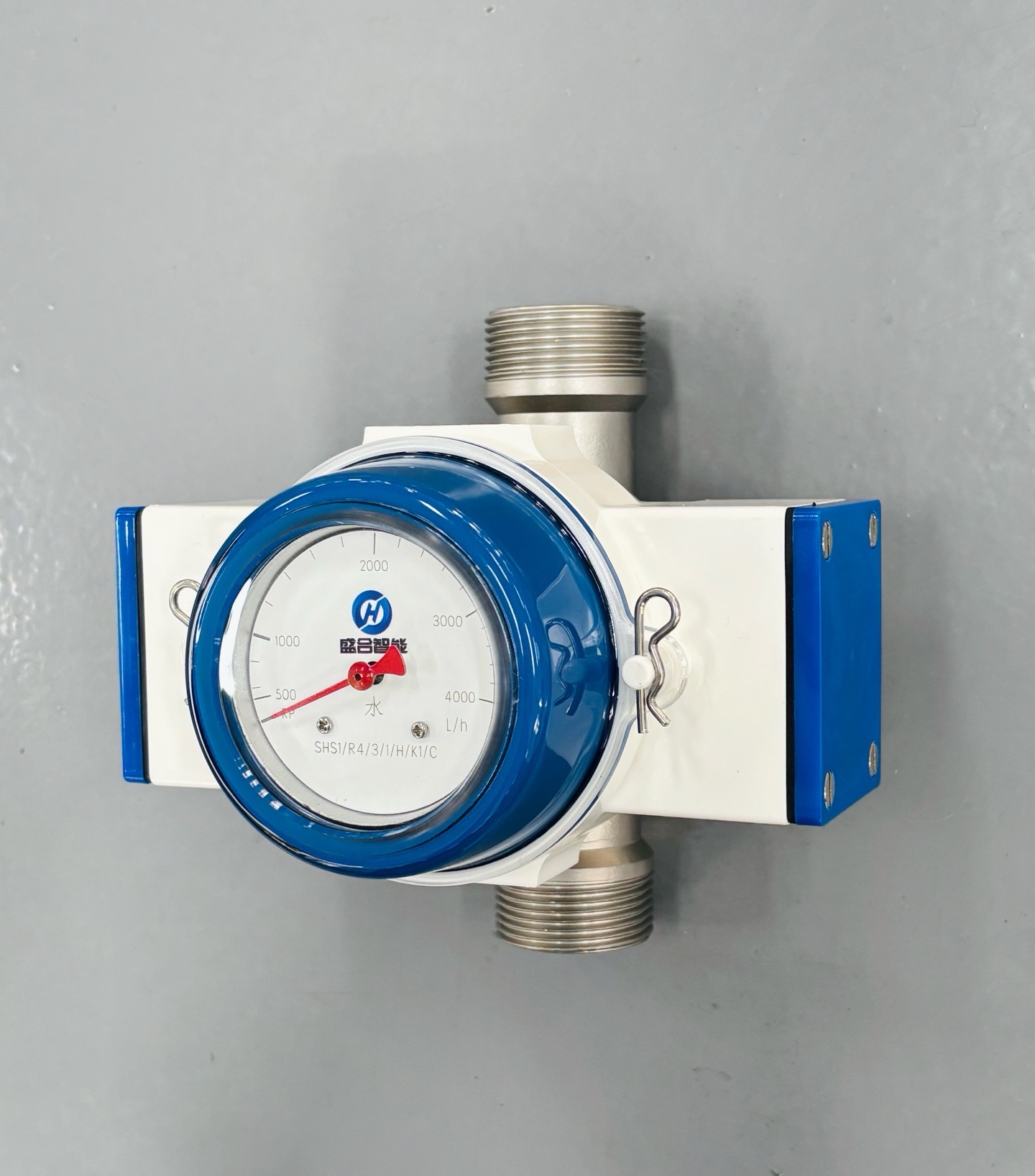

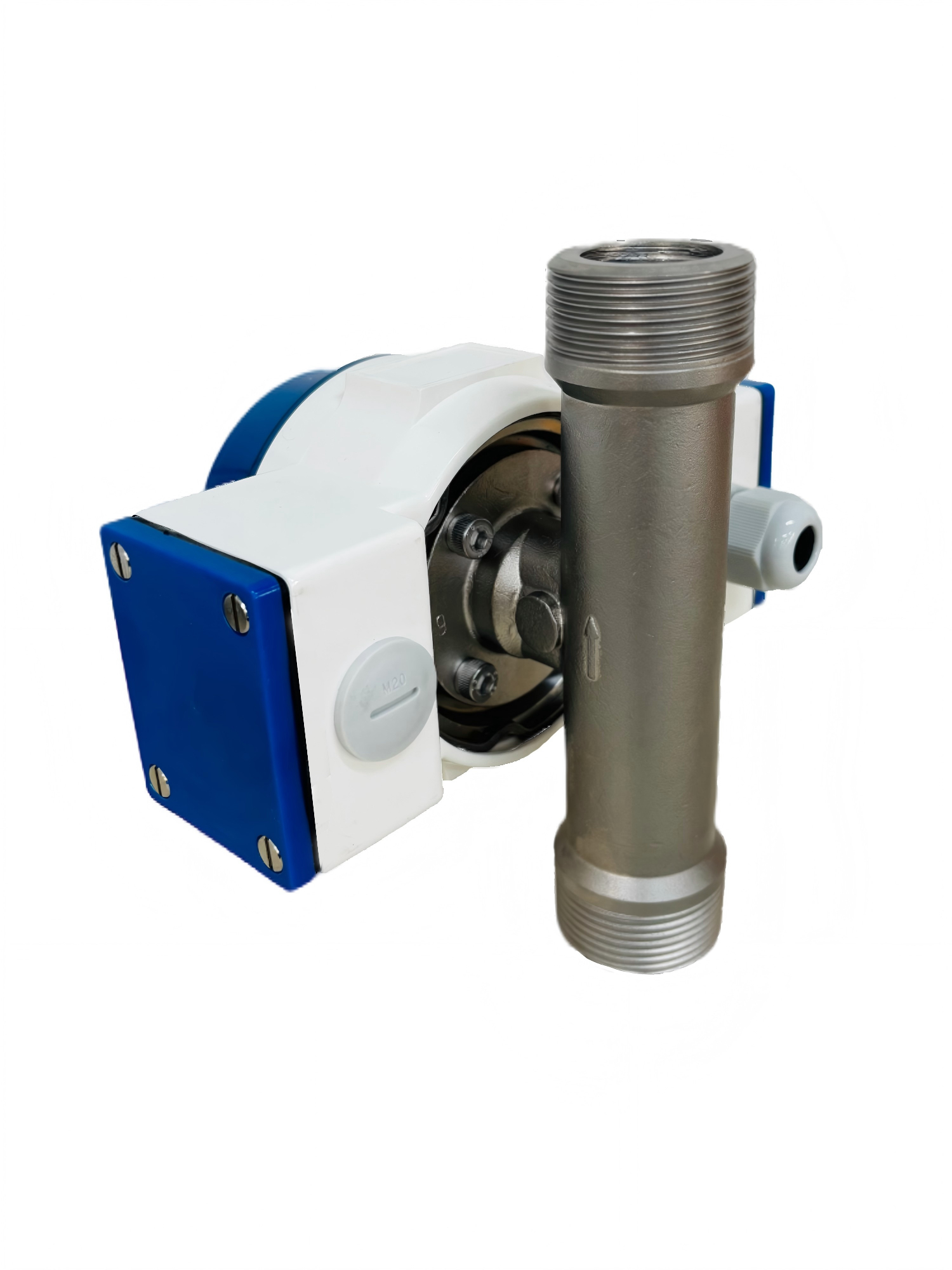

SHS流量开关采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平

衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。

SHS流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信

号，这个预置开关点可以设置在量程中的任意一个位置。SHS流量开关以其坚实的结构和稳定的性能应用于石油、化工、冶金、电

力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。

主要特点：

·流线型结构设计、坚固耐用

·磁耦合测量系统

·垂直、水平方向安装任意，法兰或螺纹连接

·多种材料可选

·测量量程广

·清晰的流量显示刻度、读取方便，旋转指针

·1或2个流量限位开关点，量程内任意设置

技术参数：

·精度：±8%、±12%、

·开关重复性：±2.5%

·供电电源

    标准型：直流24VDC供电

    交流型：交流220VAC供电

·输出信号

双稳态干簧管触点信号： 12VA（ 220VAC/ 0.5A），建议使用24VDC供电

双稳态放大继电器开关信号： 1200VA（ 250VAC/ 5A），建议使用24VDC或220VAC供电

·防护等级：IP65

·主体材质：304SS，316SS，316L

·下量程：20～160L/h水

·上量程：70～250m3/h水

·介质温度

普通型-40～+120℃

高温型120～+300℃

·SHS1：管螺纹连接3/4"～2-1/2" PN4.0

·适用于水平、垂直管道

·旋转形式刻度

·1或2个流量限位开关
