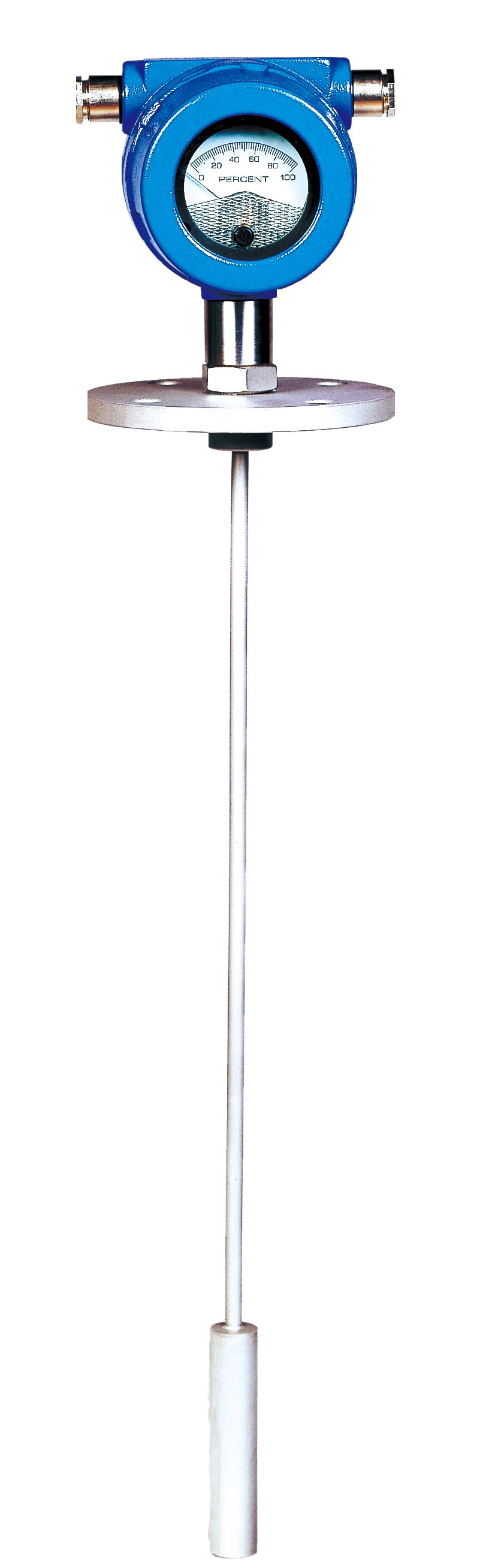

SHL6静压式液位变送器是利用水头静压来测量液位。它把这一压力变换成4 ~ 20mA输出, 用于过程或贮量控制。

集气器中的压力通过引压管进入安装在表壳内的传感器。由于集气器内存在的静压力, 所以不可能发生堵塞。

静压式液位计主要特点

· 模拟信号输出

· 二线制4~20mA输出连续测量

· 四线制继电器输出控制泵及报警

· 二路继电器输出

· 二个独立的报警

· 具有继电器死区控制

· 实现单双泵控制

· 不堵塞探头设计

· 简便的零点和满度的调整

· 多种引压管可选

· 标准量程:0~700mm,H2O；0~3500mmH20；0~10700mm,H20

· 适合各种液体和糊状体

静压式液位计技术参数

· 测量范围：0~700 mm，H2O     0~3500 mm，H2O     0~10700 mm，H2O

· 被测介质：各种液体及糊状(对316不锈钢不产生腐蚀)

· 引压管：不锈钢挠性管DN16；不锈钢柔性管Φ6×1

· 集气器：Φ30×5（适用于法兰安装形式）

Φ23×1.5（适用于螺纹安装形式）

· 材质：

R1：1Cr18Ni9Ti (304)；

R0：OCr18Ni12Mo25Ti (316)

· 精度：±1%FS

· 调整比：5:1

· 环境温度：-20 ~ +80℃

· 介质温度：10 ~ 85℃

· 供电电源：24V DC(12 40V DC)

· 信号输出：二线制 4 ~ 20 mA

· 输出阻抗：24V DC 供电时 <500 Ω；液晶显示 24V 供电时 <300Ω

· 防爆级别：本安型 ia II CT5
